一、閃電監測系統產品簡介

閃電監測系統是全數字化電場探測與雷電預警平臺，其核心電場探測結構基于電荷感應原理、采用MEMS（微機電系統）技術研制，無電機等易磨損可動機械部件，具有體積小、功耗低、可靠性高、易于集成等突出優點。該系統采用電場微分結合門限閾值優化雷電預警算法，與常規采用的門限閾值方法相比較，大概率規避人為干擾（雨天/大風/雪天/揚塵）等引起的誤報問題，進一步提高了預警的準確度。閃電監測系統預警準確、便于組網、安裝方便，主要面向航天國防、氣象、石油石化、電網、景區、礦山、油庫、軍事等領域大氣電場探測和雷電局域短時預警的應用需求。

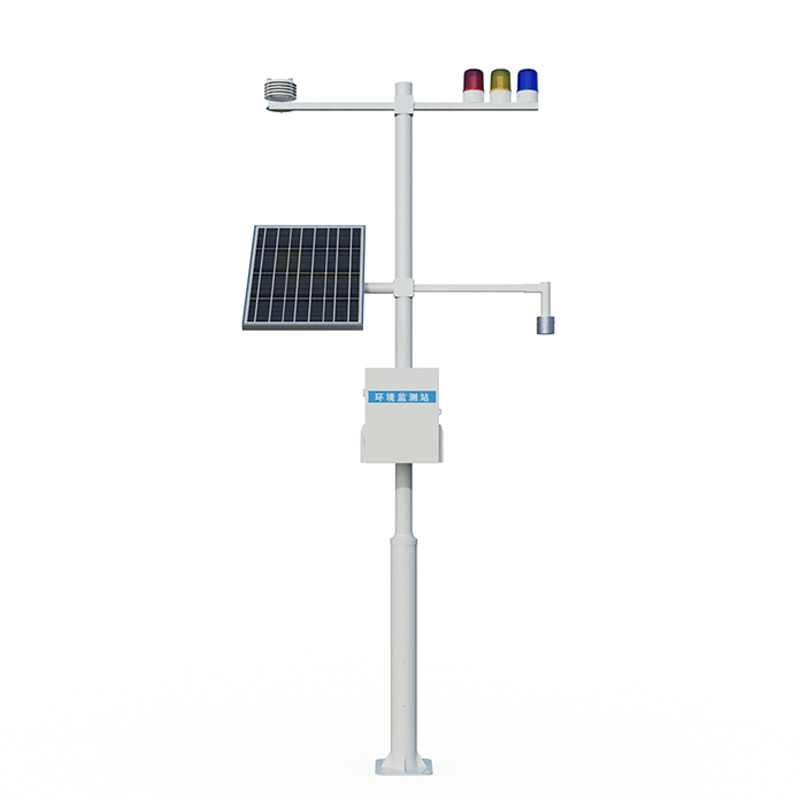

二、閃電監測系統產品構成

1.雷電預警探頭

2.數據處理主機

3.太陽能供電系統

4.防直擊雷系統

5.浪涌系統

6.接地系統

7.空氣溫度、濕度、大氣壓力傳感器

8.聲光報警器3級

9.云端數據查詢與實時顯示

三、閃電監測系統產品特點

1.用戶可以將閃電監測系統探頭與云服務器連接，從而達成遠程監控的目的

2.通過對數據的分析，對雷云靜電場強度和極性變化做出更準確的判斷

3.本系統可以與聲光報警系統相連接

4.系統軟件具備了完善的網絡傳輸功能；數據的傳輸完全遵循網絡協議

四、閃電監測系統技術參數

設備名	閃電監測系統
電場測量范圍	-100kV/m~100kV/m
分辨力	0.1V/m
準確度	±0.001%F.S
探測距離（半徑）	15KM
整機重量	36KG
傳感器重量	710g
輸入電壓	DC12V
功耗	12VDC（2W@12V）（系統）
尺寸	105*78mm（傳感器）；3m(立桿支架)
工作溫度	-10℃~60℃（傳感器）；-40℃~80℃（控制器）
部署位置(室內/室外)	室外
上架高度	2.1m（支架）（傳感器安裝高度1.9m）
管理接口類型	RS485-Modbus-RTU（傳感器）；RS485-json/RS485-Modbus-RTU（控制器）
報警聯動（控制）功能	3級預警
數據接口數量及類型	3個航空插口，1.電源，2.RS485-json，3.RS485-Modbus-RTU
GPRS數據流量需求	100M/月
外發數據頻率	60s
外發數據通信協議（廣播）	json

五、閃電監測系統安裝注意事項

1.雷電預警探頭應在晴天進行安裝

2.雷電預警探頭應安裝于無遮擋以及周邊無遮擋物的戶外

3.不得安裝在發電機排氣出口處、電線桿旁及高壓線下

4.在非正常情況下，在突起于地面、靠近天線桿或其他設備時，場強及其測試數據有可能會被干擾

5.有線方式下，室外電場儀探頭至室內主機的布線距離不建議超過100米

6.使用時設備應有良好的接地

7.更多詳情請咨詢本公司

8.如有參數更新，恕不另行通知，技術解釋權歸本公司所有

六、閃電監測系統安裝步驟

1.從箱子取出全套閃電監測系統

2.將支架固定到指定安裝位置，用螺栓固定

3.將避雷針(選裝)頂部的接閃尖連接接地線，另外一端接地線從支架內部引入，從支架底部孔引出，將接地極及其他接地裝置安裝完畢后，將避雷針接地線連接

4.將大氣電場儀探頭和溫濕壓傳感器的線從支架內部引入，從支架中間的孔引出，接入到主控箱，主控箱內有擴展盒插好，

5.將太陽能板固定到支架上，將太陽能線按照顏色接入到光伏控制器

7.將電池接入到光伏控制器

8.將三色聲光報警燈的控制線按照線色一一對應接入到報警控制模塊

9.通過設備箱上的設備編號聯系售后服務獲取登錄賬號

10.打開電腦，通過瀏覽器（谷歌或者華為瀏覽器）登錄云平臺查看數據
