一、蟲情監控系統產品簡介

名稱:蟲情監控系統

符合標準：符合GB-T24689.1-2009標準圖像式蟲情測報工具。

主要目的：對蟲害的發生與發展進行分析和預測，為現代農業提供服務，滿足蟲情預測預報及標本采集的需要。

工作原理：利用現代光，電，數控等技術，實現了害蟲誘捕蟲體高溫殺蟲，傳送帶配合運輸，整燈自動運行等功能。在無人監管的情況下，可自動完成誘蟲，殺蟲，蟲體分散，拍照，運輸，收集，排水等系統作業，然后利用無線傳輸技術、物聯網技術并實時將環境氣象和蟲害情況上傳到指定農業云平臺。

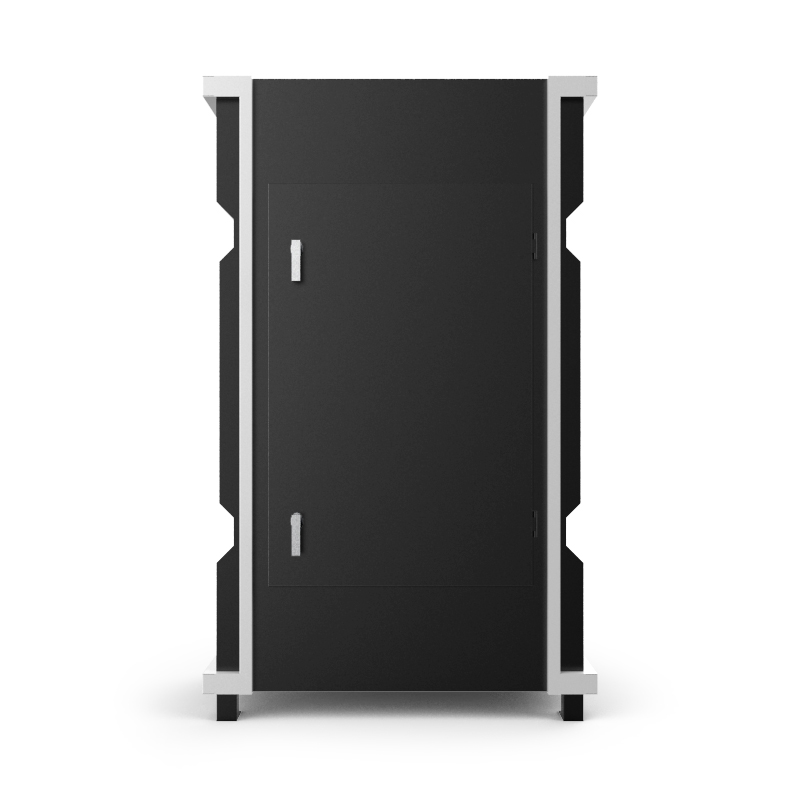

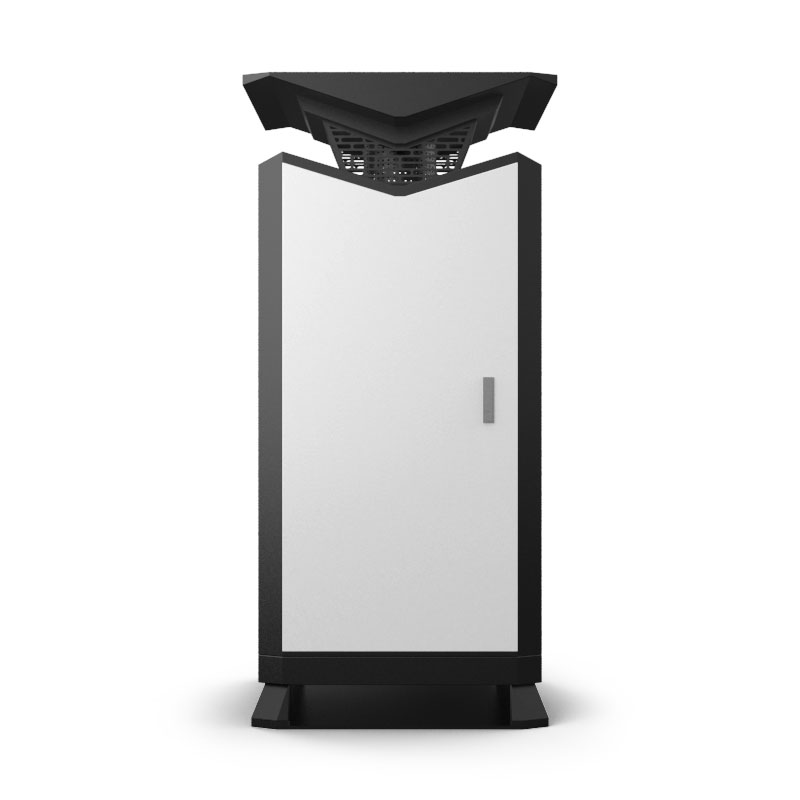

二、蟲情監控系統主體結構

主機材質：噴塑

整機尺寸：717mm*727mm*1569.2mm。

組成部分：誘蟲裝置、撞擊屏、殺蟲裝置、高清攝像頭、主控系統、機械組件、雨雪傳感器、光感傳感器、專業金屬箱體框架

三、蟲情監控系統技術參數

操作系統：單片機

供電方式：標配220VAC，可選配太陽能供電。

設備功耗：整機功耗：≤200W；待機功耗≤25W；

工作環境：0~70℃，0~85%（相對濕度）、無凝結

絕緣電阻：≥2.5MΩ（漏電保護）

誘蟲裝置：默認光學誘蟲原理，可選藥物誘蟲原理。光學誘蟲采用主波長為365nm的20W黑光燈管，燈管啟動時間≤5S。

撞擊屏：采用高透玻璃材質，互成120度角，單屏尺寸：長595±2mm，寬213±2mm，厚5mm。

殺蟲裝置：上下兩層遠紅外蟲體處理倉，致死率不低于98%，蟲體的完成率不小于95%。遠紅外蟲體處理倉工作15分鐘后，溫度可達85℃±5℃。

高清攝像頭：本設備支持500W像素攝像頭，攝像頭采用對插方式，方便現場更換?？赏ㄟ^攝像頭實時采集傳送帶上的蟲子情況，所拍攝圖像清晰度能夠達到人工識別昆蟲種類的要求。

主控系統：主控系統可提供藍牙APP配置工具，支持藍牙非接觸式配置。支持更改設備工作模式，單獨控制設備的各個組件啟動運行。支持遠程升級程序、基站定位、自動校時、通過藍牙配置APP設置參數等功能。

通信方式：支持4G通信、可選配以太網RJ45通信。

機械組件：箱體內部含蟲雨擋板、殺蟲擋板、烘干擋板、震動裝置、移蟲裝置、補光燈、攝像頭等機械裝置及控制執行設備。

蟲情監控系統震動裝置可將誘集到的蟲體進行震動，使昆蟲沖突均勻灑落平鋪在傳送帶上，避免蟲體堆積，確保每個蟲體特征都可清楚拍攝，配合平臺軟件AI分析識別系統，可保證不同時間段誘集到的昆蟲不混淆。

雨控技術：通過雨雪傳感器檢測現場天氣情況，無雨雪天氣正常運行，有雨雪天氣停止運行。識別雨雪天氣后，控制蟲雨擋板開合方向，實現蟲雨分離。

光控技術：通過光照傳感器檢測現場光照強度，不受瞬間強光影響。當光照小于程序設定值時，控制設備正常運行；當光照大于程序設定值時，控制設備停止運行。

時控技術：可設置工作開始時間、工作時長、單次工作循環時間、誘蟲燈開啟時長、雨后延遲開啟時長等。

工作模式：支持自動工作模式、手動工作模式，支持工作模式切換。

自動工作模式工作流程：飛蟲受誘蟲光源吸引→進入百葉窗→撞向撞擊版→撞擊后掉入殺蟲倉→殺蟲倉高溫殺死蟲子后→殺蟲擋板翻轉→蟲子尸體掉進烘干倉→烘干倉進行高溫烘干，烘干完成后→烘干擋板翻轉→蟲子尸體掉落在震動板上→震動板啟動→蟲子尸平鋪至傳送帶上→傳送帶將將飛蟲尸體運送到攝像頭下→拍照→上傳照片至服務器。

手動工作模式介紹：支持通過藍牙配置APP、云平臺、蟲情監控系統APP控制各機械組件運行。

四、蟲情監控系統安裝方式：

1.選擇好蟲情檢測柜體安裝位置，盡可能提前預制平坦硬質水泥高臺，再根據底座固定尺寸進行打孔。

2.使用配件里的膨脹螺絲裝到打好8個孔位中。

3.將設備支撐柱下面的四角抬高焊腳的8個膨脹螺絲孔位對應好，用扳手擰緊固定，即可。

五、蟲情監控系統蟲情測報平臺：

1.蟲情測報平臺可根據不同權限進行分賬號登陸及管理，至少能分配8級以上不同權限的賬號。

2.蟲情測報平臺遠程查看蟲情監控系統的各個部件的當前工作狀態，且狀態可進行存儲，可查看歷史記錄。

3.蟲情測報平臺用戶可增加害蟲種類。

4.蟲情測報平臺具有按區域和時間兩種方式的害蟲種類、數量變化的統計圖包含柱狀圖和折線圖。

5.蟲情測報平臺使用第二代蟲情數據庫進行AI自動分析，同時用戶可對AI分析結果自行補錄修正。

6.蟲情測報平臺支持二次開發，免費提供專業蟲情測報平臺及APP客戶端，平臺可提供API接口?？商峁┗趈ava、C#的SDK開發接口。
